华为交换机链式堆叠和环形堆叠区别

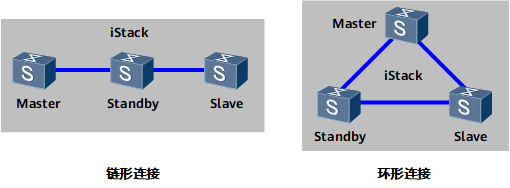

根据连接介质的不同,堆叠可分为堆叠卡堆叠和业务口堆叠,详细内容可参见堆叠连接方式介绍。如下图所示,每种连接方式都可组成链形和环形两种连接拓扑。表1从可靠性、链路带宽利用率和组网布线是否方便的角度对两种连接拓扑进行对比。

图片[1]-华为交换机链式堆叠和环形堆叠区别-下雪啦资源网

链形连接

链形连接优点:

首尾不需要有物理连接,适合长距离堆叠。

链形连接缺点:

可靠性低:其中一条堆叠链路出现故障,就会造成堆叠分裂。

堆叠链路带宽利用率低:整个堆叠系统只有一条路径。

链形连接适用场景:

堆叠成员交换机距离较远时,组建环形连接比较困难,可以使用链形连接。

环形连接

环形连接优点:

可靠性高:其中一条堆叠链路出现故障,环形拓扑变成链形拓扑,不影响堆叠系统正常工作。

堆叠链路带宽利用率高:数据能够按照最短路径转发。

环形连接缺点:

首尾需要有物理连接,不适合长距离堆叠。

环形连接适用场景:

堆叠成员交换机距离较近时,从可靠性和堆叠链路利用率上考虑,建议使用环形连接。
