温习OSPF相关知识

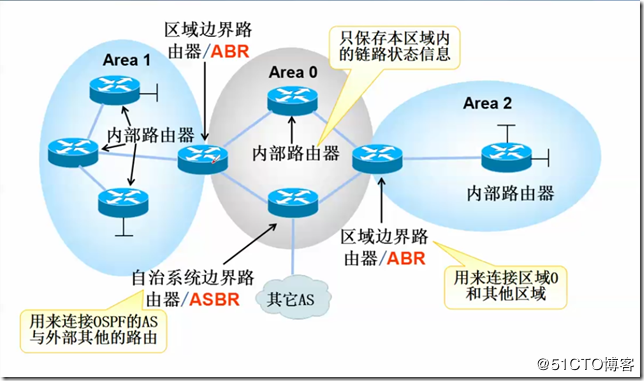

[v_blue]OSPF的路由器类型[/v_blue]

1·区域边界路由器(ABR):用来连接Area0和其他区域的路由器

2·内部路由器:保存自己区域的链路状态信息

3·自治边界路由器(ASBR):用来连接ospf的AS与外部其他的路由器,也就是说连接不是ospf协议的路由器

图片[1]-温习OSPF相关知识-下雪啦资源网

[v_blue]OSPF的路由表的形成[/v_blue]

路由器会发送它的直连网段告诉对方形成邻居关系,对方学习到内容以后就会形成完整的网络拓扑结构,也就是形成了链路状态的结构。

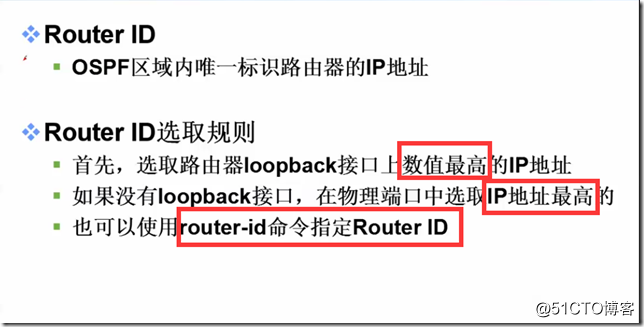

[v_blue]Router ID及选取规则[/v_blue]

·ospf区域内唯一表示路由器的IP地址

·下面是Router ID的选取规则:

图片[2]-温习OSPF相关知识-下雪啦资源网

·那么有了Router ID以后才能判断DR和BDR

·DR:路由器的核心者,称为指定路由器。邻居关系只会发给DR

·BDR:被指定路由器,如果DR失效,那么BDR就会顶上去工作

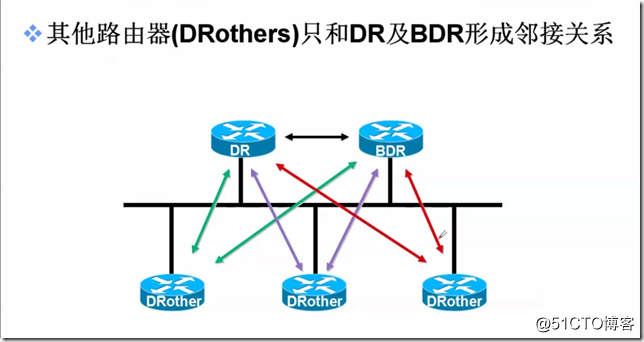

图片[3]-温习OSPF相关知识-下雪啦资源网

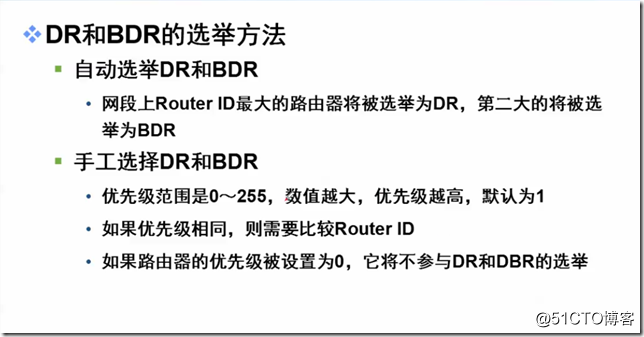

DR和BDR的选举方法:

图片[4]-温习OSPF相关知识-下雪啦资源网

[v_blue]ospf的两个组播地址[/v_blue]

ospf的两个组播地址:
224.0.0.5  负责宣告
224.0.0.6  负责监听发送

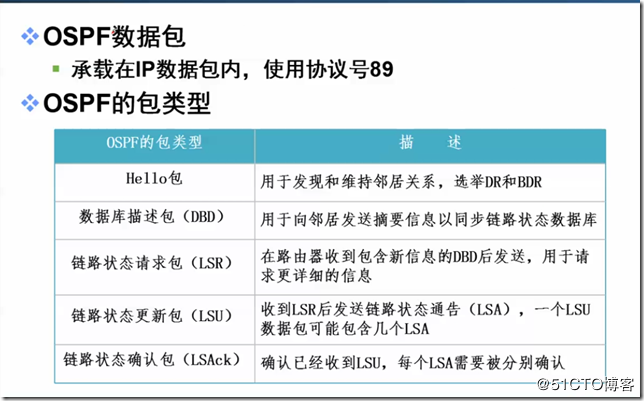

[v_blue]OSPF的数据包和包类型[/v_blue]

OSPF的数据包和包类型:

1·Hello包

2·DBD数据库描述包

3·LSR链路状态请求包

4·LSU链路状态更新包

5·LSAck链路状态确认包

图片[5]-温习OSPF相关知识-下雪啦资源网

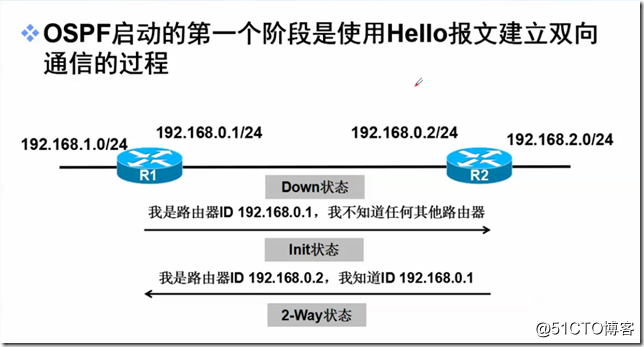

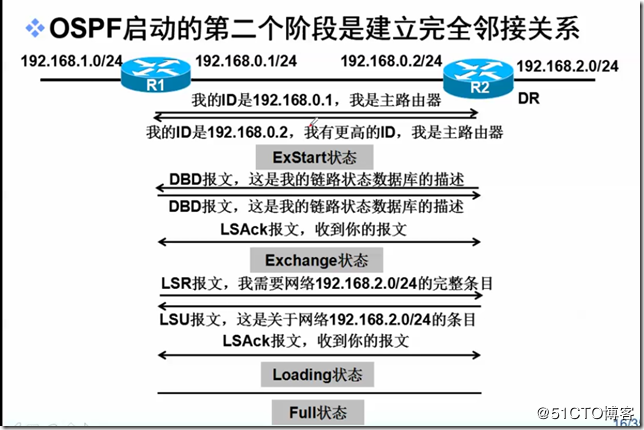

[v_blue]OSPF的7个状态[/v_blue]

·OSPF的7个状态,也可以分为两个阶段

1·Down状态

2·Init状态

3· 2-Way状态

4·Exstart状态

5·Exchange状态

6·Loading状态

7·Full状态

图片[6]-温习OSPF相关知识-下雪啦资源网

图片[7]-温习OSPF相关知识-下雪啦资源网

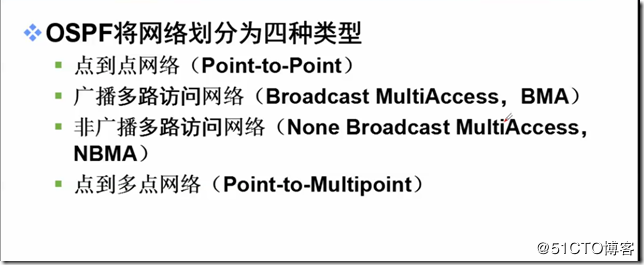

[v_blue]OSPF的网络类型划分[/v_blue]

·OSPF的网络类型划分,也就是说那些类型适合OSPF,具有 4种类型:

1·点到点网络

2·广播多路访问网络

3·非广播多路访问网络

4·点到多点网络

图片[8]-温习OSPF相关知识-下雪啦资源网

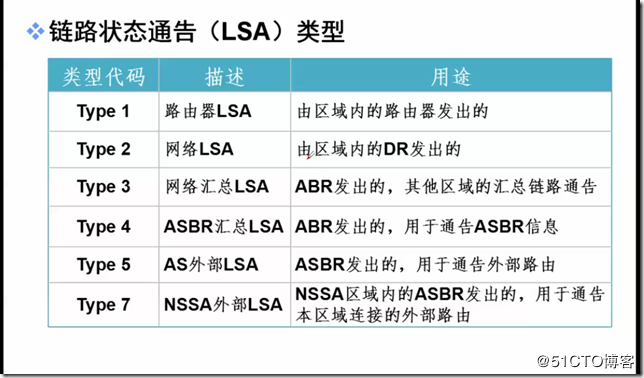

·下图是链路状态通告类型图:

图片[9]-温习OSPF相关知识-下雪啦资源网

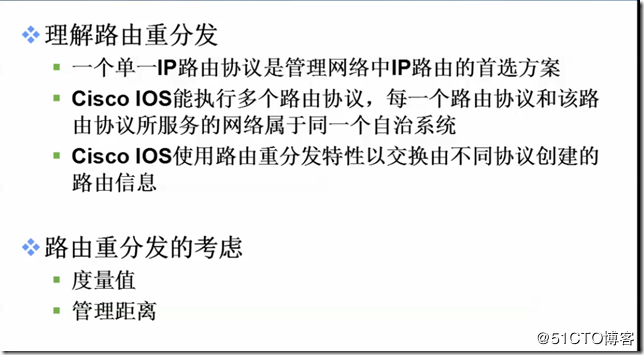

·路由重分发:

图片[10]-温习OSPF相关知识-下雪啦资源网

图片[11]-温习OSPF相关知识-下雪啦资源网
